• Dalam sistem penimbangan industri, stabilitas dan akurasi adalah dua faktor yang tidak dapat dipisahkan. Banyak perusahaan mengandalkan load cell sebagai sensor utama untuk mendeteksi berat, tetapi kenyataannya load cell tidak akan mampu memberikan hasil akurat tanpa dukungan struktur mekanik yang tepat, salah satunya adalah load cell mounting kit. Komponen ini berfungsi sebagai rangkaian pendukung yang menjaga posisi, keamanan, sekaligus presisi load cell ketika menerima beban. Menariknya, dalam beberapa kasus, mounting kit juga digunakan bersama teknologi lain seperti pneumatic load cell untuk kebutuhan penimbangan yang lebih spesifik.

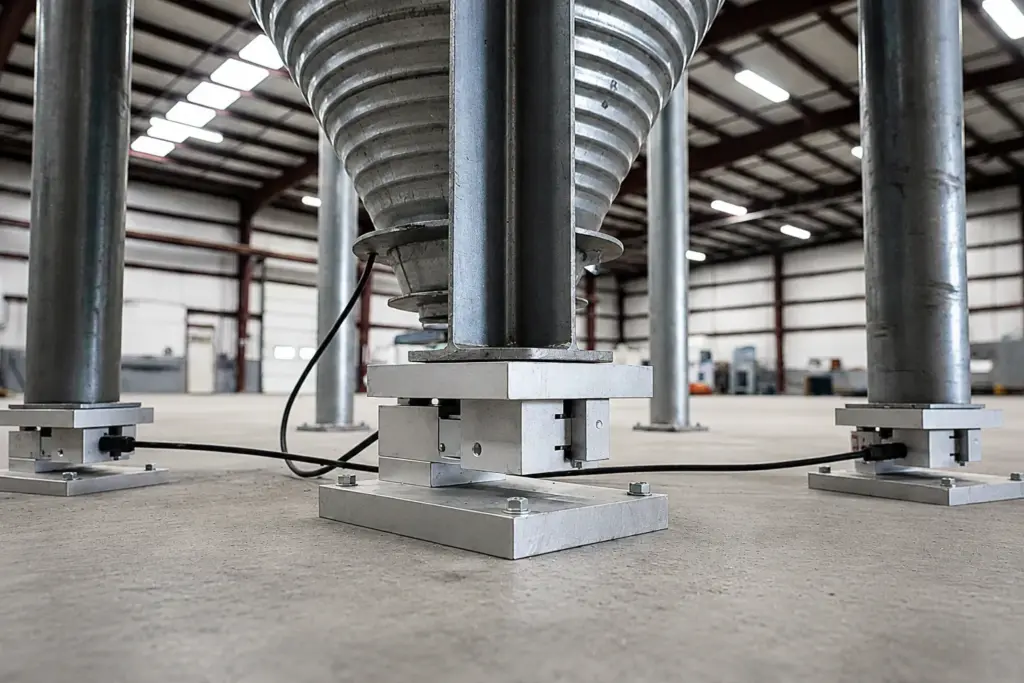

Pengertian Load Cell Mounting Kit

Mounting kit adalah rangkaian mekanik yang dirancang untuk memastikan load cell bekerja dengan posisi yang stabil, aman, dan hanya menerima gaya vertikal yang benar tanpa gangguan dari gaya samping, getaran, atau pergeseran struktur. Dalam banyak instalasi industri seperti hopper scale, tank scale, silo, vessel, dan platform scale, mounting kit menjadi bagian esensial yang tidak dapat dipisahkan.

Fungsi Utama Mounting Kit

Beberapa fungsi teknis utama dari mounting kit meliputi:

• Menjaga posisi load cell tetap tegak lurus agar beban masuk dari arah yang benar, sehingga hasil penimbangan tetap akurat dan komponen mekanik tidak mengalami gangguan.
• Mengurangi pengaruh getaran di industri, terutama pada mesin produksi berat yang menghasilkan vibrasi kontinu dan berpotensi menyebabkan fluktuasi sinyal pada sensor load cell.
• Melindungi load cell dari pergeseran ke samping dengan bantuan stopper, sehingga posisi sensor tetap stabil dan tidak bergeser ketika hopper atau tangki berubah bentuk akibat panas atau tekanan dari dalam.
• Mengurangi resiko overload, karena mounting kit umumnya dilengkapi elemen pembatas atau overload protection yang mencegah load cell rusak akibat beban berlebih.

Cara Kerja Mounting Kit dalam Sistem Penimbangan

Mounting kit bekerja dengan mengatur bagaimana gaya dari beban ditransmisikan ke load cell, sehingga sensor hanya menerima gaya yang relevan (biasanya gaya vertikal), tanpa gangguan lain. Berikut penjelasan mekanisme kerjanya

Meneruskan Beban Secara Vertikal ke Load Cell

Mounting kit memastikan bahwa beban diteruskan secara lurus ke permukaan load cell. Pada banyak aplikasi industri, terutama hopper atau tangki besar, struktur sering mengalami ekspansi termal serta getaran yang menyebabkan beban menjadi tidak merata. Mounting kit bekerja sebagai penyetabil untuk mengurangi dampak tersebut, sehingga load cell selalu menerima gaya yang terukur dan konsisten.

Mencegah Beban Samping (Side Load)

Mounting kit dirancang untuk menyeimbangkan gaya horizontal (gaya samping) dan mencegahnya mencapai load cell. Gaya samping dapat menyebabkan pembacaan yang tidak konsisten dan bahkan merusak strain gauge di dalam load cell.

Baca Juga: Strain Gauge Load Cell: Begini Cara Kerja dan Prinsip Dasarnya

Mengatasi Ekspansi Termal

Pada tangki besar, perubahan suhu dapat menyebabkan material tangki memuai atau menyusut. Mounting kit yang baik dirancang untuk mengizinkan sedikit gerakan lateral yang disebabkan oleh ekspansi termal tanpa memberikan tegangan berlebihan ke load cell, sehingga menjaga akurasi pembacaan.

Anti-Overload dan Anti-Lift

Beberapa mounting kit dilengkapi fitur untuk mencegah overload (kelebihan beban) atau lift-off (pengangkatan/tarikan ke atas) yang tidak disengaja. Ini melindungi load cell dari kerusakan akibat benturan atau gangguan eksternal.

Komponen Penting dalam Mounting Kit

Base Plate

Base plate adalah komponen yang dipasang pada pondasi atau struktur bawah. Bagian ini harus sangat kuat karena menjadi titik tumpuan load cell dan berfungsi menjaga keseimbangan beban agar tetap stabil selama proses produksi

Top Plate

Top plate berada di atas load cell dan terhubung dengan hopper atau tank. Bagian ini menjadi titik transmisi beban utama sehingga permukaannya harus rata dan memiliki struktur kokoh untuk menjamin beban terdistribusi merata.

Anti-Lift Protection

Komponen ini mencegah struktur terangkat akibat tekanan material, terutama pada hopper dengan aliran material cepat. Jika hopper terangkat sedikit saja, sinyal load cell bisa menjadi salah, sehingga fitur ini sangat penting bagi industri berisiko tinggi.

Lateral Stopper

Lateral stopper menjaga load cell dari pergerakan samping yang dapat menyebabkan kesalahan pengukuran. Komponen ini digunakan pada silo dan tangki tinggi yang rentan terhadap gaya samping akibat getaran mesin berat.

Pengaruh Mounting Kit terhadap Akurasi Penimbangan Industri

1. Mengurangi Error akibat Getaran

Getaran adalah penyebab utama fluktuasi sinyal load cell. Dengan adanya mounting kit yang berfungsi sebagai peredam, sinyal menjadi lebih stabil sehingga output yang dihasilkan lebih akurat.

2. Meningkatkan Konsistensi Pengukuran

Pada instalasi silo atau hopper besar, beban sering berubah posisi.
Mounting kit menjaga agar load cell tetap sejajar dan menghasilkan pembacaan yang konsisten meskipun struktur terus bergerak.

3. Mencegah Distorsi Gaya

Tanpa mounting kit, gaya samping (shear force) dapat masuk ke load cell dan mengacaukan pembacaan. Mounting kit menjamin load cell hanya menerima gaya yang benar sesuai desain dari sensor.

Jenis-Jenis Mounting Kit yang Umum Digunakan di Industri

Ada berbagai jenis mounting kit yang dipakai di industri, dan masing-masing dirancang untuk kebutuhan mekanik tertentu.

Compression Mounting Kit

Dirancang untuk load cell tipe kompresi dan digunakan pada tank scale, silo scale, serta vessel dengan kapasitas besar. Komponen ini memiliki fitur anti-lift dan lateral stopper untuk mengurangi gaya samping.

Tension Mounting Kit

Dipakai pada load cell tipe tension untuk aplikasi crane scale, suspended tank, dan sistem pengangkatan industri. Keunggulan utamanya adalah kemampuan menahan beban tarik yang stabil dan presisi.

Shear Beam Mounting Kit

Ideal untuk platform scale, conveyor scale, atau hopper kecil. Desain mounting kit ini fokus pada stabilitas horizontal dan kemudahan instalasi.

Kesimpulan

Mounting kit memiliki peran yang sangat penting dalam sistem penimbangan industri. Tanpa komponen ini, load cell dengan tipe konvensional maupun teknologi yang lebih khusus seperti pneumatic load cell tidak akan mampu memberikan hasil yang stabil, presisi, dan aman. Dengan memahami cara kerja, komponen utama, dan pengaruh teknisnya terhadap akurasi, perusahaan dapat meningkatkan kualitas sistem penimbangan serta efisiensi operasional secara signifikan.
